HXD系列 |
◎双作用、高速、大转角；
◎卡接式、互换插件，不需特殊工具；
◎360°的旋转软管接头，适合紧凑场合方便定位；
◎扭矩重复精度高达±3%；
◎扳手强度设计充分，整体反作用力臂，较小的活动部件，耐用，可靠；
◎可扩展的米制，英制六角插件和套筒；
◎大限度的采用高强度轻金属； |
|
型号 |
2HXD |
4HXD |
8HXD |
14HXD |
30HXD |
|
最小扭矩(N.m) |
343 |
560 |
981 |
2000 |
3916 |
|
最大扭矩(N.m) |
3428 |
5597 |
9812 |
19998 |
39157 |
|
螺母对边范围(mm) |
27-55 |
41-80 |
50-95 |
65-130 |
100-155 |
|
动力头型号 |
2HX |
4HX |
8HX |
14HX |
30HX |
|
工作头型号(标配) |
2XD-55 |
4XD-80 |
8XD-95 |
14XD-130 |
30XD-155 |
|

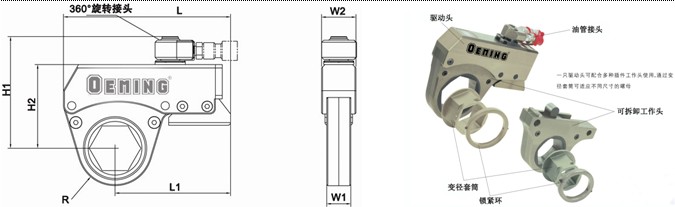

L(mm) |
205 |
251.3 |
302.5 |
367 |
457.5 |
|
L1(mm) |
148 |
168 |
216 |
282 |
341 |
|
H1(mm) |
156 |
175 |
195 |
238 |
285 |
|
H2(mm) |
109 |
127 |
148 |
191 |
237 |
|
W1(mm) |
28 |
35 |
46 |
56 |
72 |
|
W2(mm) |
40 |
50 |
66 |
82 |
105 |
|
R(mm) |
47 |
63.5 |
72.5 |
100.5 |
119 |
|
重量(KG) |
2 |
3 |
6.8 |
10.2 |
25.8 |
|
|
|
|

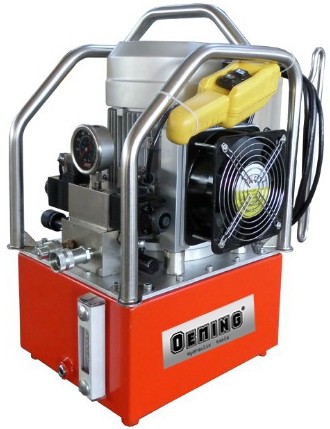

液压扳手适配动力源，OEMING（奥铭）为您提供电动液压泵、气动液压泵、手动液压泵，更多详情，请与OEMING工程师联系。 |
|
PE55 |
PA55 |
TWP55 |
|
|
|
|
|
 | |
